ชุดเจียรนัยปลายพั้นช์ V-Block 2 ทิศทาง
PUNCH FORMER PFB ยี่ห้อ GIN
๐ PFB Punch Former not only has the feature as PFA, but specially has the centre through hole for long pin or punch use.
ชุดขึ้นรูปเจียรนัยปลายพั้นช์

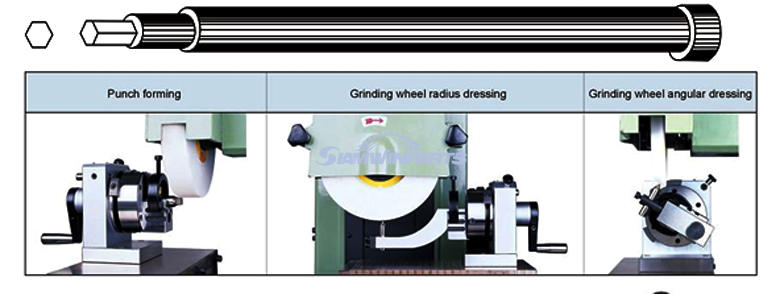

๐ สำหรับขึ้นรูปปลายพั้นช์, พินและอิเลคโทรดของ EDM โดยวางบนแท่นแม่เหล็กของเครื่องเจียรนัยราบ
๐ V-block เคลื่อนที่ได้ 2 ทิศทาง คือ ขึ้น/ลงเพื่อช่วยในการเจียรนัย R และมีรูทะลุตรงกลางสำหรับจับชิ้นงานยาวๆ ได้
๐ สามารถแบ่งองศาได้ครั้งละ 15 องศา
๐ มาพร้อมแขนจับเพชรกรีดหิน(ไม่รวมเพชร)ให้เป็นองศาหรือ R
๐ คุณสมบัติอื่นเหมือน YCT-PS
๐ มีอุปกรณ์เสริมสำหรับสำหรับแต่งหินเป็นองศา(Taper) จำหน่ายเพิ่มเติมGIN-PFB1)

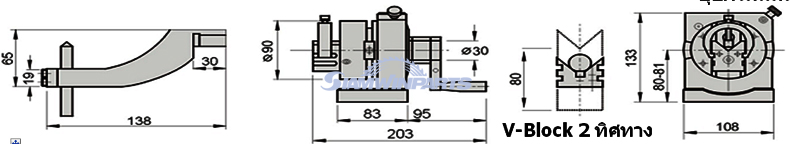

Center Height : 80-81mm
Clamping diameter in V-slot : Ø 4-30mm
Travel of V-Block : 25mm
Quanity of tooth and accuracy of disk : 24 15°±5”
Max wheel diameter : Ø 200mm
Max radius when dressing arc
Convex : R48mm
Concave : R100mm
