MULTI-POWER CNC SUPER VICE
Model: HPAQ-160, 200, 250, 160L, 200L
FEATURES:
- Shortest length with big jaw opening.
- Extremely high accuracy and repeatability.
- Special MULTI-POWER design enhances clamping force of 0~ 8000 kg.
-ปากเปิดได้กว้างพิเศษโดยมีความยาวของลำตัวน้อยที่สุด
-จับงานได้เที่ยงตรงสูงพิเศษ
-แรงจับสูงมาก 0-8000 กก.
-ความสูงคงที่ จึงใช้หลายตัวร่วมกันได้
-เหมาะสำหรับเครื่อง CNC ที่ต้องการแรงจับชิ้นงานมากและความเที่ยงตรงสูง เช่น งานแม่พิมพ์
HPAQ-160 ปากเปิดกว้างพิเศษถึง 285 มมและ 495 มม สำหรับชิ้นงานยาว
ฐานหนาพิเศษเพื่อความแข็งแรง(B)
1. ส่วนปากทำจากเหล็กชุบแข็งที่ HRC 550 ส่วนลำตัวเป็นเหล็กหล่อพิเศษ FCD 60 เพื่อความเที่ยงตรงและคงทนโดยผิดพลาดน้อยกว่า 0.005 มม ที่แรงกด 4500 กก.
2. Slide Way ชุบแข็งที่ HRC 500 เพื่อเพิ่มความคงทนโดยยังคงรักษาความเที่ยงตรงไว้ได้ แม้ใช้งานเป็นเวลานาน
3. มีระบบ Angle-Lock system พิเศษ ออกแบบให้กะทัดรัดโดยทำจากเหล็ก FCD 60 เพื่อความแข็งแรง โดยระบบนี้จะกดชิ้นงานลงเพื่อเข้าสู่ตำแหน่งที่ถูกต้องภายใน 0.005 มม แม้อยู่ภายใต้แรงกดถึง 4500 กก. จึงเหมาะสำหรับงานทำแม่พิมพ์ความเที่ยงตรงสูงบน Machining Center
4. สำหรับติดตั้งปากกาได้ทั้งแนวตั้งและแนวนอน
5. ด้วยระบบ Mutli-Power System ซึ่งเป็นลิขสิทธิ์เฉพาะ โดยทำจากเหล็กกล้า Bearing จึงให้แรงกดเป็น 2 เท่า โดยเมื่อหมุนครึ่งรอบ
แรกจะให้แรงกดถึง 2500 กก.และเมื่อหมุนครึ่งรอบหลัง(ครบรอบ)จะให้ แรงกดถึง 4500 กก. ถ้าหมุนต่อไป จะให้แรงสูงสุด ถึง 8000 กก.
6. Stop Ring ใช้ตั้งระดับแรงกดให้เหมาะกับชิ้นงาน

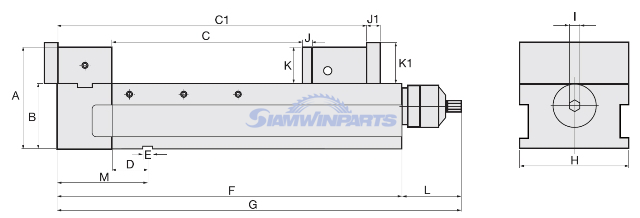

คุมค่าความสูง (B) ที่ 115+/-0.01 และระยะจากปากจับถึงร่องลิ่มล็อค(D) ที่ 57+/-0.02 จึงใช้ร่วมหลายตัวบนเครื่อง CNC ได้ เพราะเขียนโปรแกรมง่าย
* สามารถสั่งรุ่นที่ปากเปิด (C) มากกว่าปกติได้*

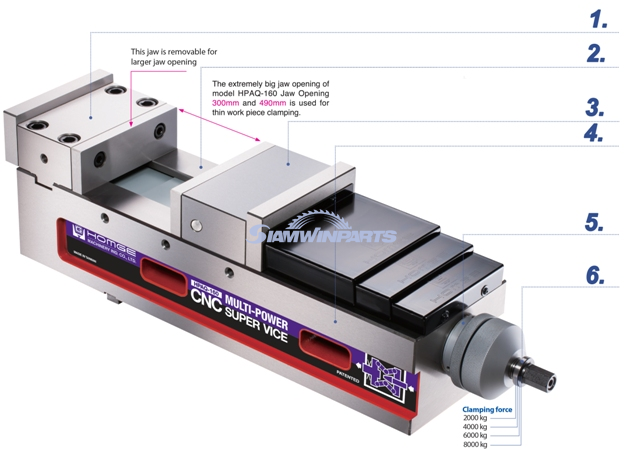

1. Vice Fixed Jaw is made of high quality steel and HARDENED to HRC 55º. Vice body is made of Ductile Iron above FCD 60 grade for high precision and durability. With a force of 4500kg, the shape will deflect less than 0.005mm.
2. Slide ways are HARDENED to HRC 50º to further increase durability and maintain positioning height over long use.
3. The Special ANGLE -LOCK SYSTEM with compact design and high-grade iron of over FCD 60 grade for high rigidity automatically pulls the work-piece down to the accurate position of within 0.005mm under 4500kg of pressure. This vice is most suitable for precision mould making on Machining Centers.
4. Vice can be mounted horizontally or vertically.

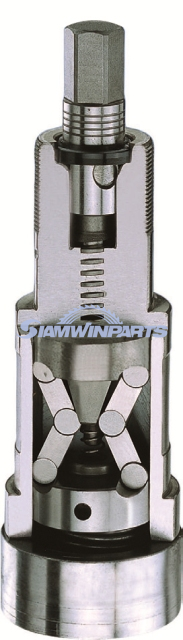

5. The patented MULTI -POWER SYSTEM built of HIGH GRADE BEARING STEEL doubles the clamping force. With the first half a turn, the vice will clamp with 2500kg pressure. With a second half turn, it will apply 4500kg of clamping force. This special patented system makes the clamping force constant.
6. Adjusting stop ring: This simple and effective presetting device enables to preset each desired clamping force and it guarantees to repeat each clamping operation at the same clamping force.
7. The patented MULTI-POWER SYSTEM built of HIGH GRADE BEARING STEEL provides extremely high clamping pressure. The pressure is more consistent and eliminates all leakage and maintenance problems associated with Hydraulic Vices.
